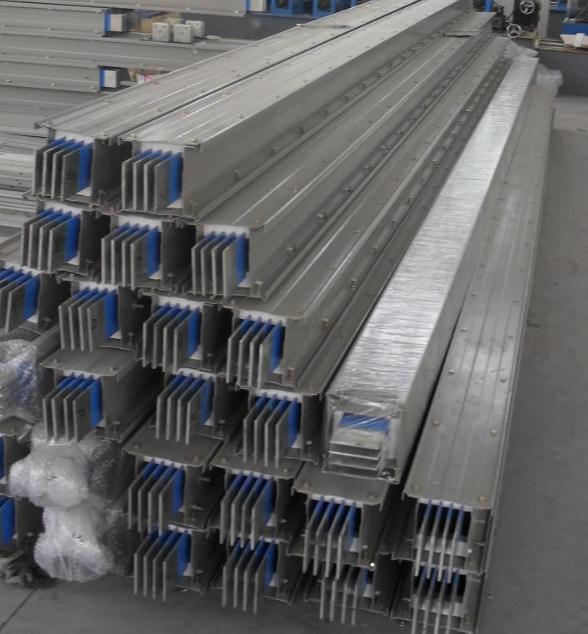

空氣母線槽是封閉、密集、絕緣型的母線槽，插接式高強封閉母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15㎜，解決了大跨度安裝無法支撐中吊裝的困惑。廣泛應用于各行業的輸配電系統中，安裝維護方便。
|
名 稱
|
參 數
|
|
護 套
|
鍍鋅鋼板
|
|
母 線
|
銅排
|
|
絕緣材料
|
聚四氯乙烯
|
|
額定電壓
|
≤600VAC50HZ-60HZ
|
|
額定電流
|
100A-5000A
|
|
線 制
|
3、4、5
|
|
單位長度
|
6M-3M
二十六，每檔差0.1 |
|
配 件
|
T、X、L、Z形接頭，
各種接插件齊全 |
|
CMC、FKC、FCC、FZM系列母線槽
|
||||||||||
|
額定電流 (A)
|
每相銅排規格 (mm)
|
電阻值
Rx10-6Ω/m |
電抗值
Rx10-6Ω/m |
阻抗值
Rx10-6 Ω/m |
每米重量 kg/m
|
電壓降
|
||||
|
50HZ功率因素
|
||||||||||
|
1
|
0.9
|
0.8
|
0.7
|
|||||||
|
160
|
25x3
|
90.00
|
60.30
|
99.00
|
10
|
0.0329
|
0.0342
|
0.0326
|
0.0305
|
|
|
250
|
35x3
|
94.00
|
30.00
|
98.73
|
13
|
0.0326
|
0.0339
|
0.0323
|
0.0308
|
|
|
400
|
30x6
|
70.50
|
27.00
|
75.50
|
15
|
0.0488
|
0.0521
|
0.0503
|
0.0475
|
|
|
630
|
50x6
|
56.40
|
25.00
|
61.70
|
22
|
0.0615
|
0.0073
|
0.0656
|
0.0626
|
|
|
800
|
60x6
|
40.29
|
23.10
|
46.44
|
25
|
0.0588
|
0.0642
|
0.0039
|
0.0619
|
|
|
1000
|
80x6
|
34.50
|
17.90
|
38.87
|
30
|
0.0598
|
0.0673
|
0.0664
|
0.0640
|
|
|
1250
|
100x6
|
22.60
|
13.90
|
26.53
|
35
|
0.0489
|
0.0573
|
0.0572
|
0.0557
|
|
|
1600
|
140x6
|
18.80
|
9.64
|
21.13
|
45
|
0.0521
|
0.0585
|
0.0577
|
0.0555
|
|
|
2000
|
175x6
|
14.10
|
8.37
|
16.39
|
55
|
0.0488
|
0.0566
|
0.0565
|
0.0549
|
|
|
2500
|
2x115x6
|
11.29
|
6.47
|
13.01
|
75
|
0.0489
|
0.0562
|
0.0559
|
0.0542
|
|
|
?3150
|
2x140x6
|
9.20
|
5.54
|
10.74
|
90
|
0.0502
|
0.0584
|
0.0583
|
0.0567
|
|
|
4000
|
3x125x6
|
|
|
|
|
|
|
|
|
|
